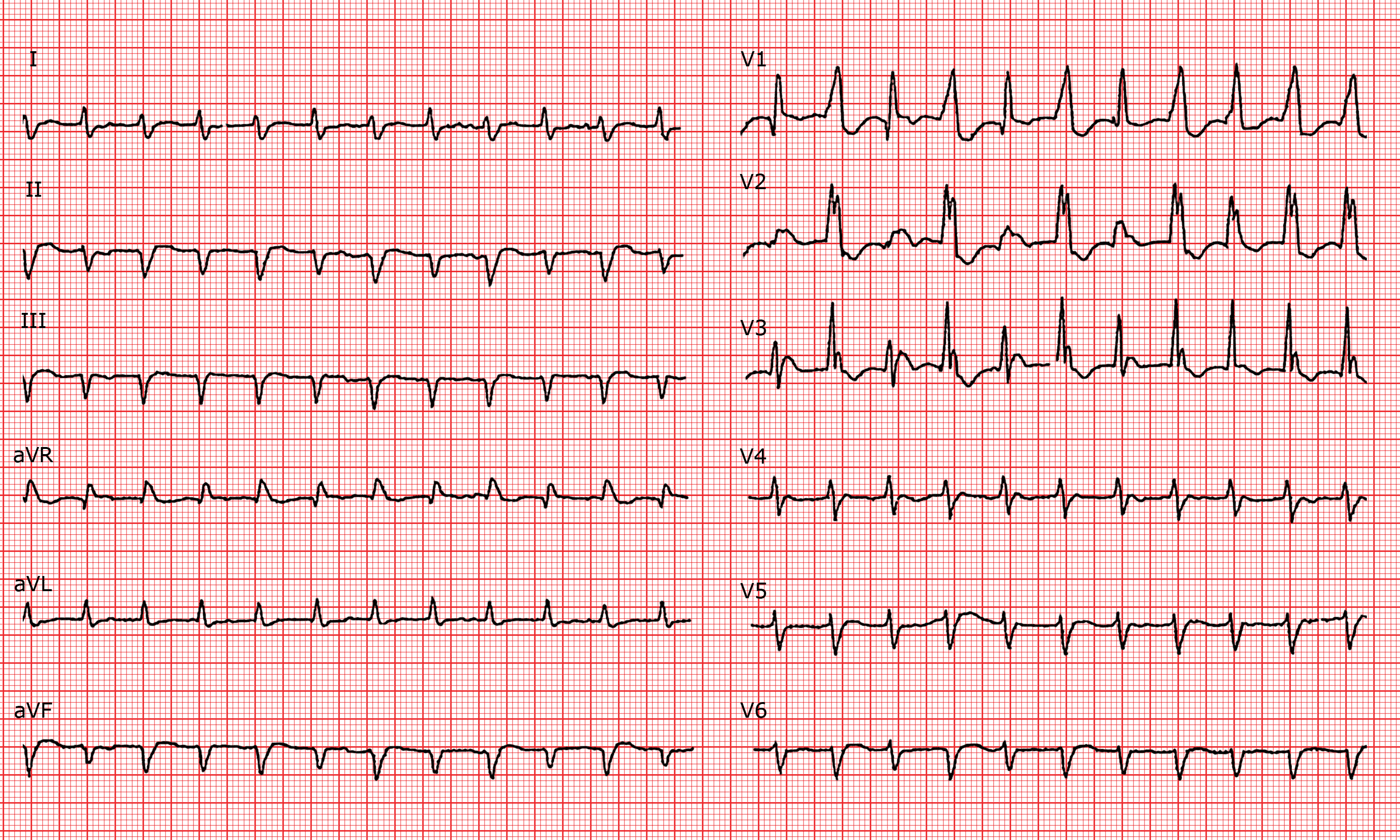

ECG 015

Description

Rythme de base

Tachycardie à complexes larges, légèrement irrégulière à environ 150 bpm.

Ondes P

Parfois visibles entre 2 QRS à 70 bpm. Dissociation A-V.

Intervalle PR

Indéfinissable.

QRS

Durée variable, mais constamment augmentée; en V1 et V2 aspect rappelant un bloc de branche droit typique, alternant régulièrement avec celui d'un bloc de branche droit atypique; même alternance de l'axe électrique qui oscille entre -90° et -105°.

Segment ST, ondes T

Altérations diffuses et non spécifiques de la repolarisation.

Intervalle QT

Non mesurable.

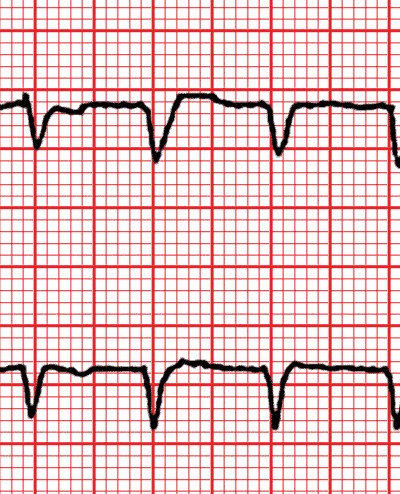

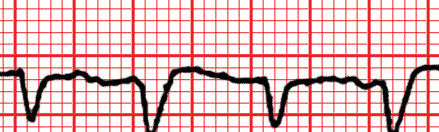

Zones

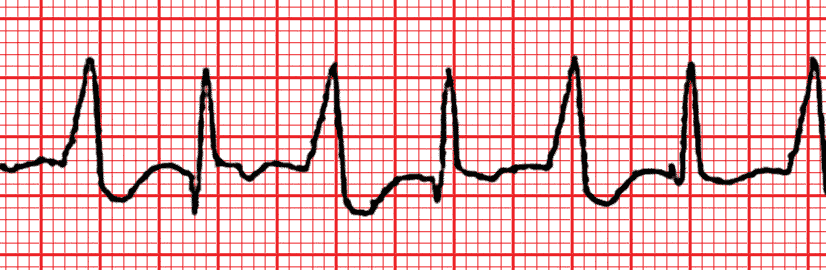

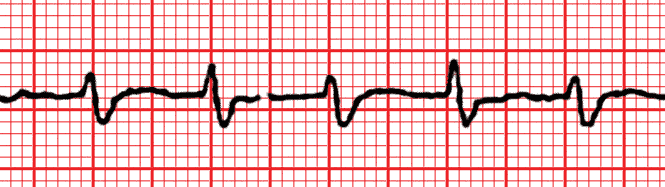

Alternance de 2 morphologies de QRS avec aspect de bloc de branche droit atypique.

Diagnostique

Tachycardie ventriculaire bidirectionnelle. Intoxication digitalique.

Commentaires

La déviation axiale extrême est un indice de tachycardie ventriculaire, confirmée par une dissociation A-V mal visible mais qu'on devine dans certaines dérivations. Cette tachycardie est dite bidirectionnelle en raison de l'alternance de 2 QRS de morphologie différente, dont l'origine se situe, dans les hémibranches (antérieure et postérieure) gauches. Ce trouble du rythme, se produit généralement en cas d'intoxication digitalique. Dans le cas présent, la digoxinéme était de 5.0 nmol/l (norme: < 1.5 nmol/l).
