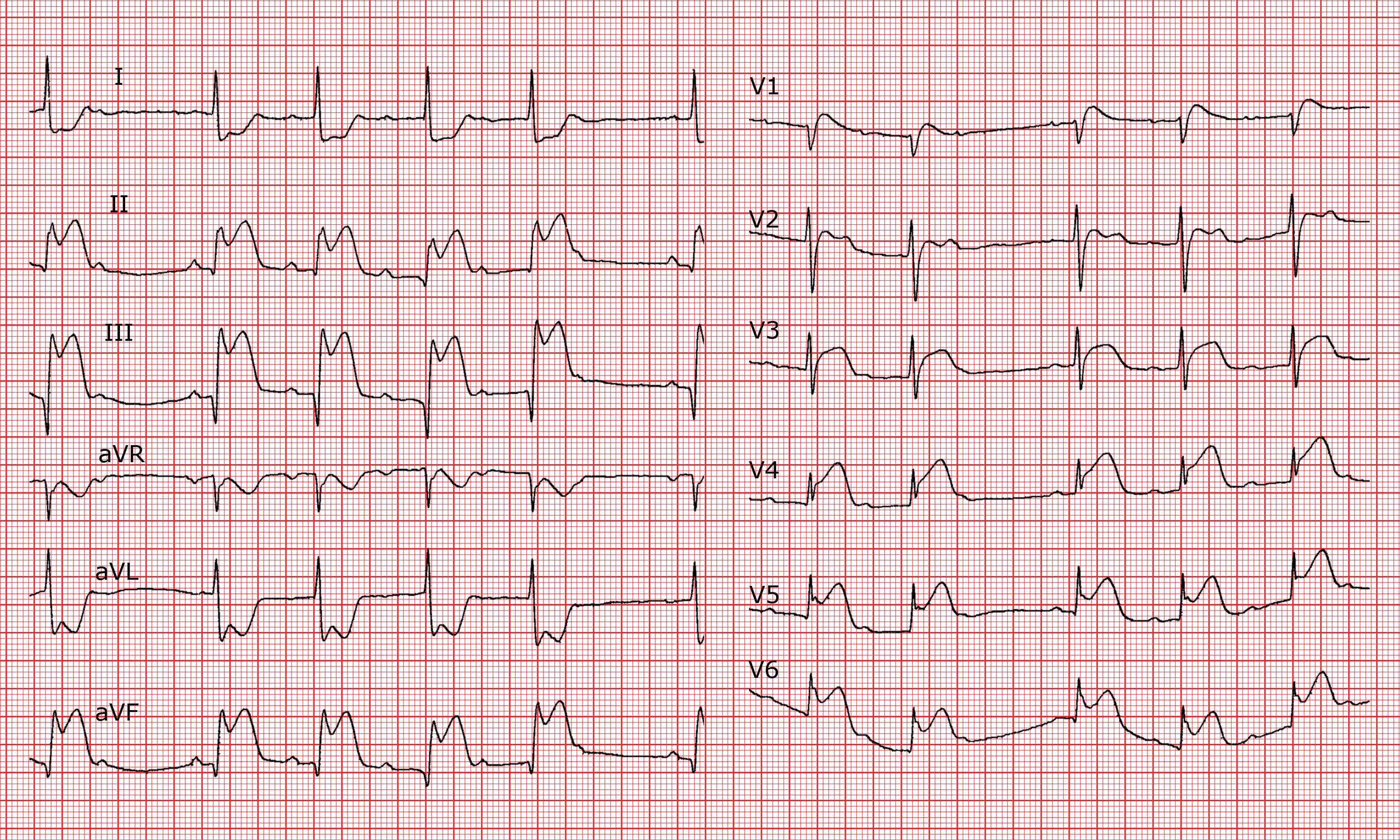

ECG 023

Description

Rythme de base

Sinusal à 80 bpm.

Ondes P

Normales.

Intervalle PR

Augmentation progressive jusqu'à une onde P bloquée.

QRS

Durée pronlogée dans les dérivations avec ST sus-décalé, axe normaux; ondes Q en II, III, aVF.

Segment ST

Sus-décalé en II, III, aVF (sous-décalage en miroir en I et aVL) et de V2 à V6.

Onde T

Englobée dans le segment ST.

Intervalle QT

Normal mais à la limite supérieure de la norme.

Zones

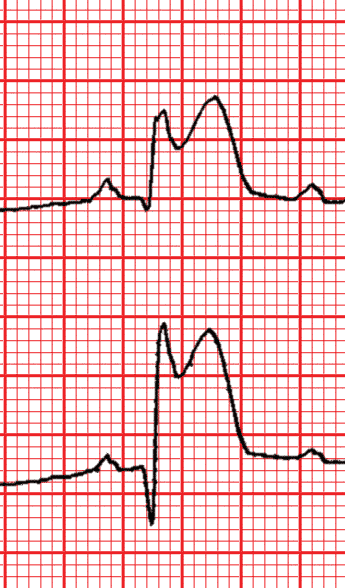

Sus-décalage du segment ST plus important en III qu'en II.

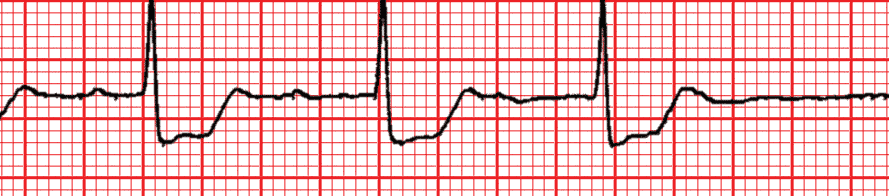

Prolongation progressive de l'intervalle PR.

Diagnostique

Infarctus inférieur sur occlusion proximale de l’artère coronaire droite avec bloc A-V du 2e degré type Wenckebach.

Commentaires

Le sus-décalage de ST en II, III, aVF (avec images en miroir en I et aVL) signe un infarctus inférieur. Plus important en III qu'en II, il permet de situer l'obstruction sur l'artère coronaire droite.

Le trouble de conduction A-V atteste que la lésion intéresse également l'artère du nœud A-V qui est une branche de la coronaire droite relativement proche de l'origine de la coronaire droite. L'occlusion est donc proximale, comme en témoigne également le sus-décalage de ST présent sur toute l'aire précordiale. Le diagnostic de localisation pourrait être vérifié sur une dérivation précordiale droite (V4R) qui devrait enregistrer un sus-décalage de ST >1 mm, précédant une onde T positive. Le sus-décalage dans les précordiales signe une ischémie-lésion antérieure.

Ce type de bloc A-V est généralement réversible et, à condition d'être asymptomatique, n'impose pas la mise en place d'un stimulateur provisoire.
