Recueil ECG

Bienvenue dans ce cours interactif d’ECG.

Bien qu’il s’agisse de l’un des plus anciens examens paracliniques, datant de la fin du 19 ème siècle, l’ECG reste toujours d’une utilité cruciale en clinique. Cet examen pose encore souvent des problèmes d’interprétation au médecin praticien.

Ce cours a pour but d’aider l’étudiant, le médecin praticien et même le cardiologue aguerri à parfaire ses connaissances en électrocardiographie. Il comprend 250 tracés de complexité variable avec en plus une description de chacun d'entre eux par des experts. Ceci permet au lecteur de comparer son analyse à celle des experts. De plus les zones intéressantes de l'ECG peuvent être activées pour être bien mise en évidence.

Nous espérons que ces tracés seront utiles aux lecteurs et permettront d'améliorer leurs connaissances.

Les ecgs sont classé par mots clefs et catégorie.

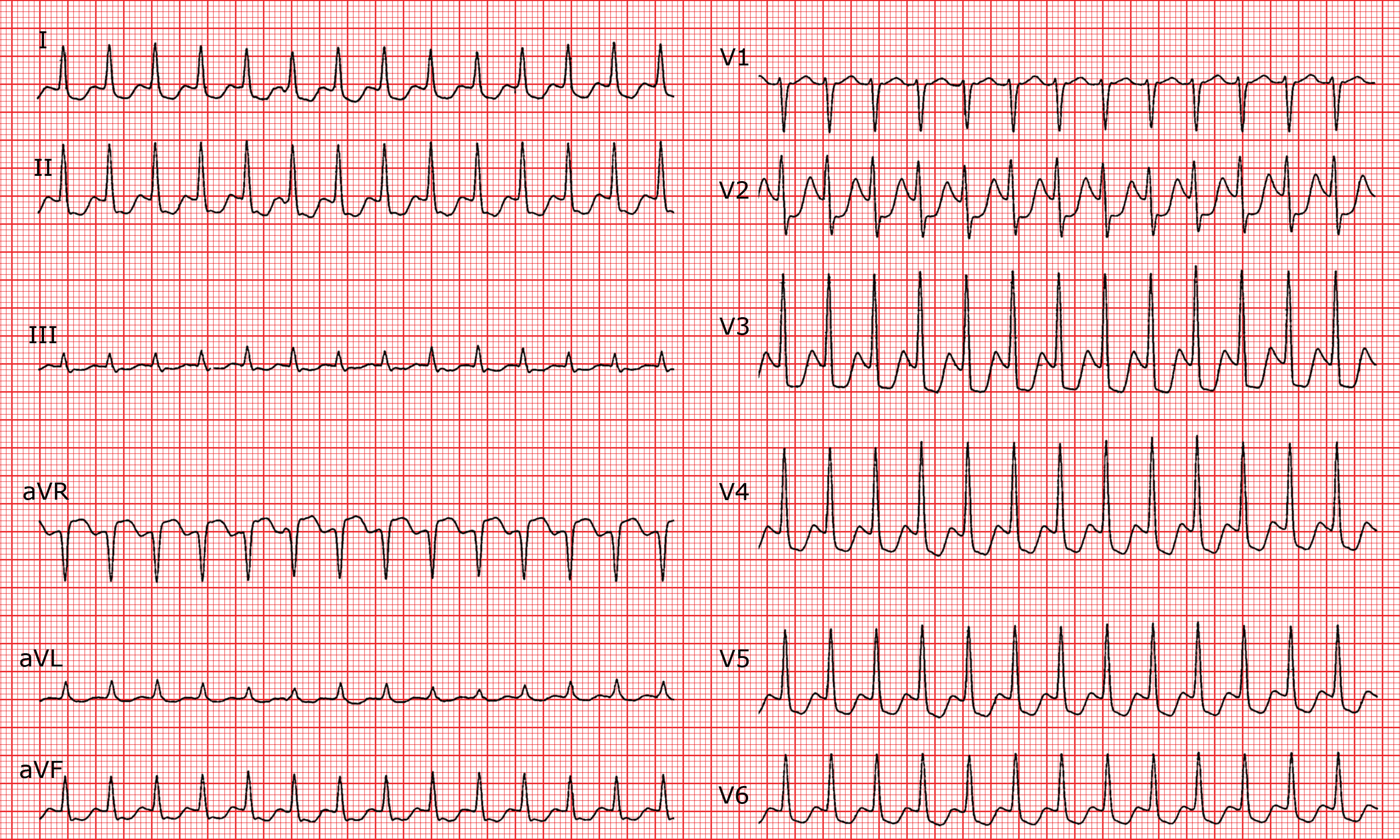

ECG 054

ECG 054

Description

Rythme de base

Tachycardie à complexes fins, régulière à 187 bpm.

Ondes P

Présentes sous forme d'une petite déflexion négative en fin du QRS dans les dérivations inférieures, reflétée par une pseudo onde r' en V1.

Intervalle PR

Nul.

QRS

Durée, morphologie, axe normaux.

Segment ST

Sous-décalage dans la majorité des dérivations, particulièrement marqué en V3 (5 mm).

Ondes T

Normales.

Intervalle QT

Normal.


Zones

Sous-décalage du segment ST.
Pas d'ondes P visibles.

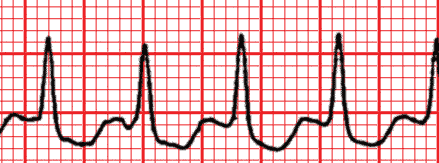

Tachycardie à complexes QRS fins.

Diagnostique

Tachycardie nodale typique.


Commentaires

L'onde P souvent invisible en tachycardie nodale, (noyée dans le QRS) apparaît ici sous forme d'une petite déflexion déformant la partie terminale du QRS. Le sous-décalage de ST, relativement fréquent dans les tachycardies à complexes fins, est ici de grande amplitude, mais ne doit pas être interprété comme un signe d'ischémie.


Catégorie

Tachycardies à complexe QRS fin


Mots clefs


Difficulté de lecture

2 / 3
