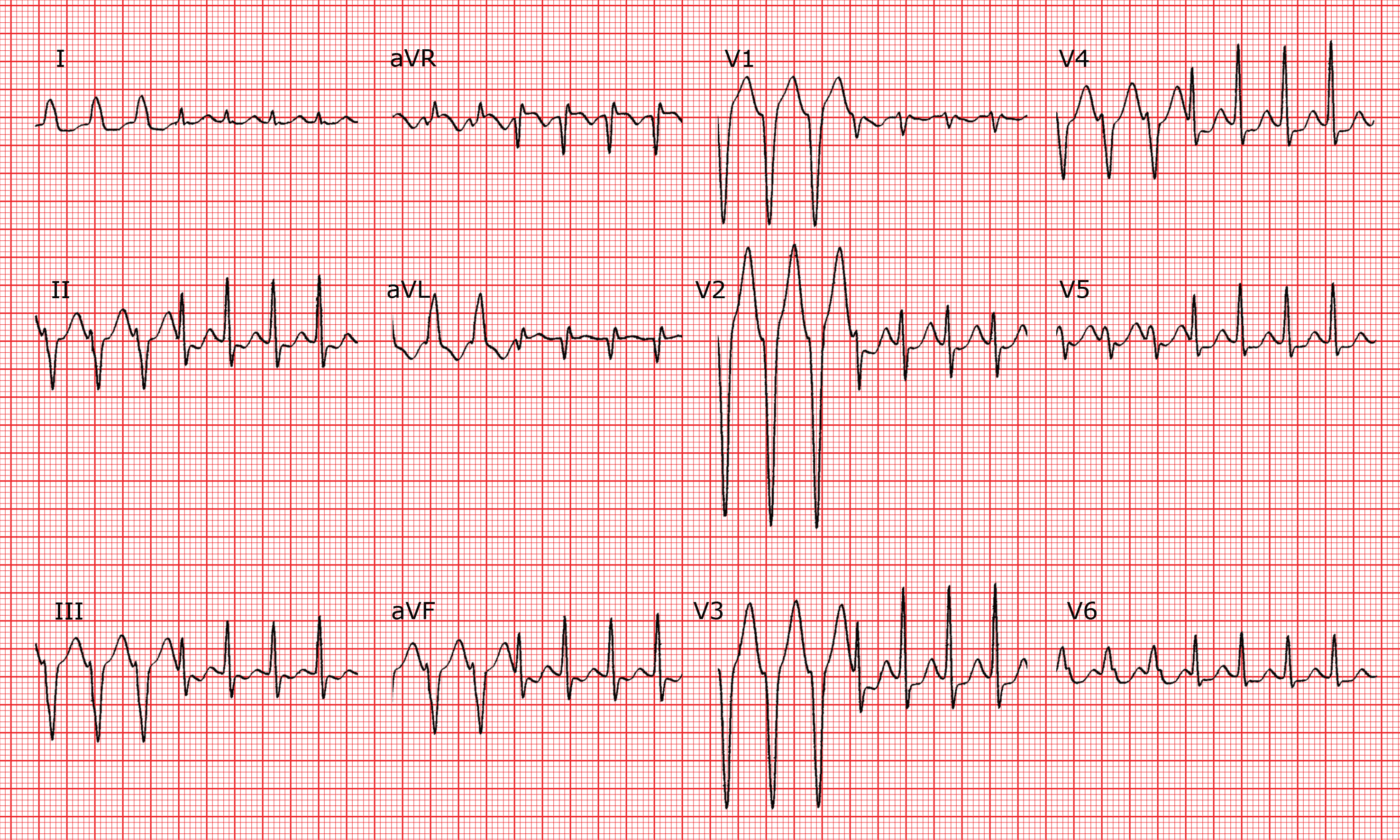

ECG 056

Description

Rythme de base

2 types de tachycardie. La première à complexes larges (3 premiers complexes) suivie d'une tachycardie à complexes fins, (4 derniers complexes). Les deux sont régulières à 187 bpm.

Ondes P

Invisibles lorsque les QRS sont larges. Visibles à la fin du QRS (r' terminal) lorsque les QRS sont fins.

Intervalle PR

Indéfinissable.

QRS

Axe normal (complexes fins ) +20° (complexes larges); aspect rS (QS) dans les précordiales droites (complexes larges). Présence d'un pseudo r' en V1, correspondant à une onde P'.

Segment ST, ondes T

Altérations diffuses et non spécifiques de la phase terminale.

Intervalle QT

Normal.

Zones

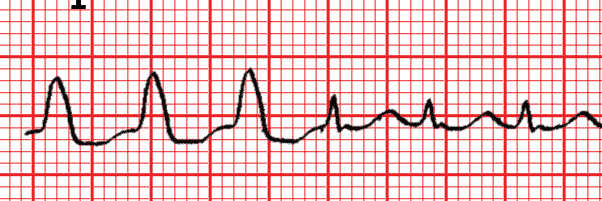

Tachycardie à complexes QRS larges suivie d'une tachycardie à complexes QRS fins.

Diagnostique

Tachycardie nodale typique avec aberration intermittente de conduction, type bloc de branche gauche.

Commentaires

Dans la 2e partie de l'enregistrement, la tachycardie est à complexes fins, avec une onde P' apparaissant à la fin du QRS (pseudo r'). Il s'agit d'une tachycardie nodale typique qui en première partie de l'enregistrement se présente avec une aberration de conduction du type bloc de branche gauche.

Dans l'hypothèse d'une tachycardie réciproque orthrodromique sur un faisceau accessoire gauche, la survenue d'un bloc de branche gauche aurait entraîné une diminution de la fréquence de la tachycardie (bloc ralentisseur). La parfaite régularité de la fréquence ventriculaire sur l'ensemble du tracé exclut cette hypothèse.
