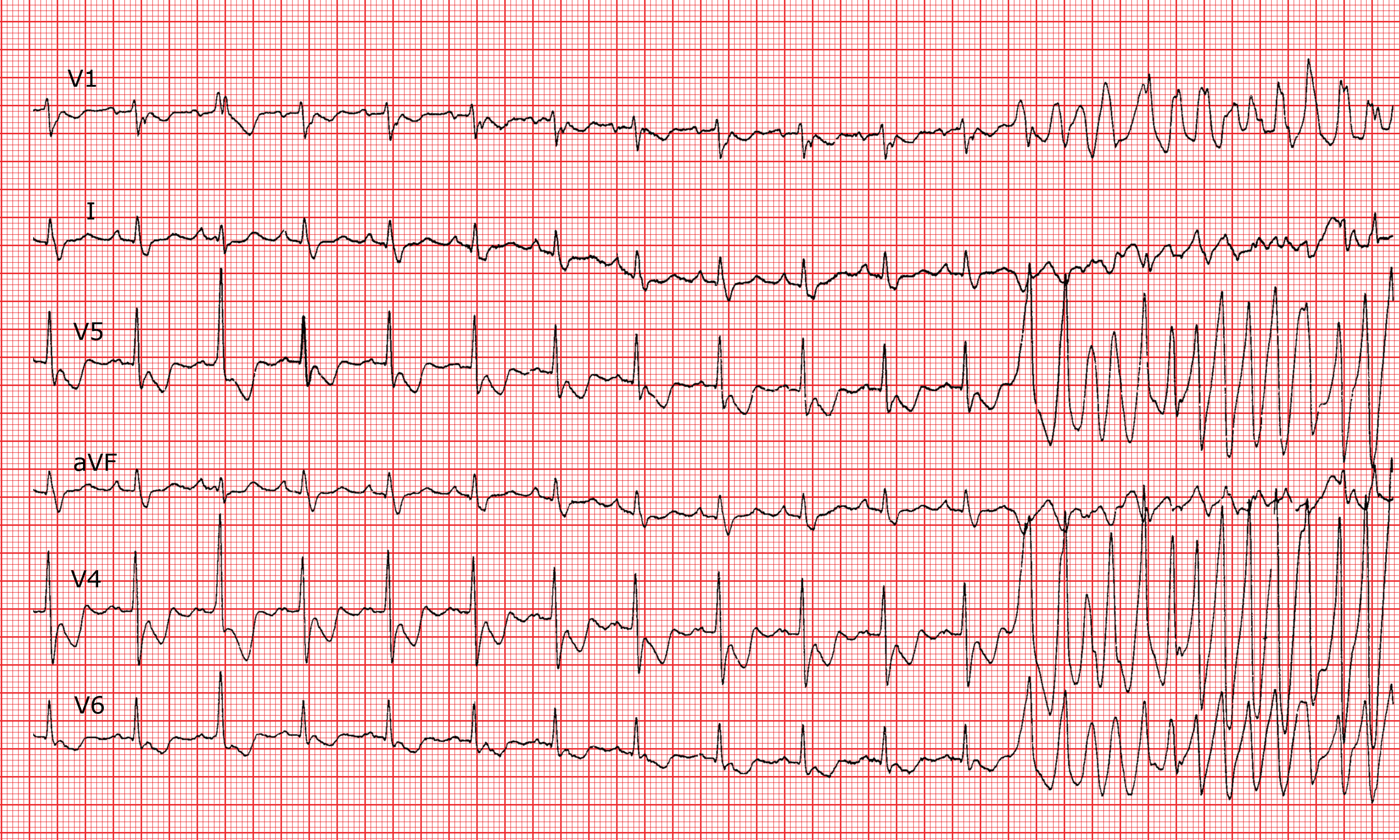

ECG 057

ECG 057

Description

Rythme de base

Tachycardie sinusale à 100 bpm.

Ondes P

Normales.

Intervalle PR

Normal.

QRS

Axe normal; QRS crocheté en V1, onde s traînante en I. En fin d'enregistrement, tachycardie à complexes larges polymorphes (environ 340 bpm).

Segment ST

Sous-décalé dans les dérivations précordiales.

Ondes T

Négatives dans les mêmes dérivations.

Intervalle QT

Normal.


Zones

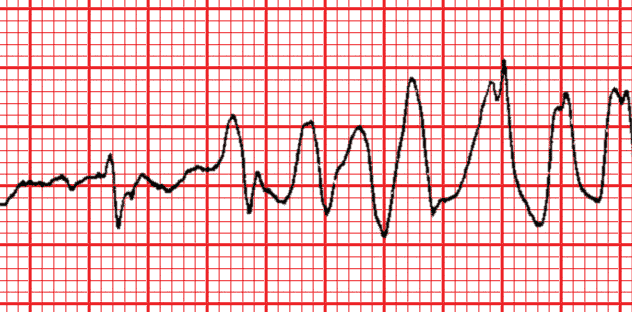

Initiation d'une tachycardie irrégulière à complexes QRS larges.

Diagnostique

Tachycardie ventriculaire polymorphe sur ischémie myocardique étendue qui dégénère en flutter ventriculaire.


Commentaires

Le sous-décalage oblique et descendant dans les dérivations précordiales, apparu en cours d'effort, est le signe d'une ischémie myocardique étendue. Une première extrasystole ventriculaire est contemporaine du 3e complexe d’origine sinusale, dont elle déforme le QRS (complexe de fusion). Une deuxième extrasystole (13e complexe) tombe sur la fin de l'onde T (R/T) dans la phase vulnérable de la repolarisation du ventricule. Cette phase est accentuée par l’ischémie sous-jacente et l'extrasystole déclenche une tachycardie ventriculaire polymorphe qui très rapidement prend la forme d'un flutter ventriculaire et qui annonce une fibrillation ventriculaire avec arrêt cardio-circulatoire.


Catégorie

Tachycardies à complexe QRS large


Mots clefs


Difficulté de lecture

1 / 3
