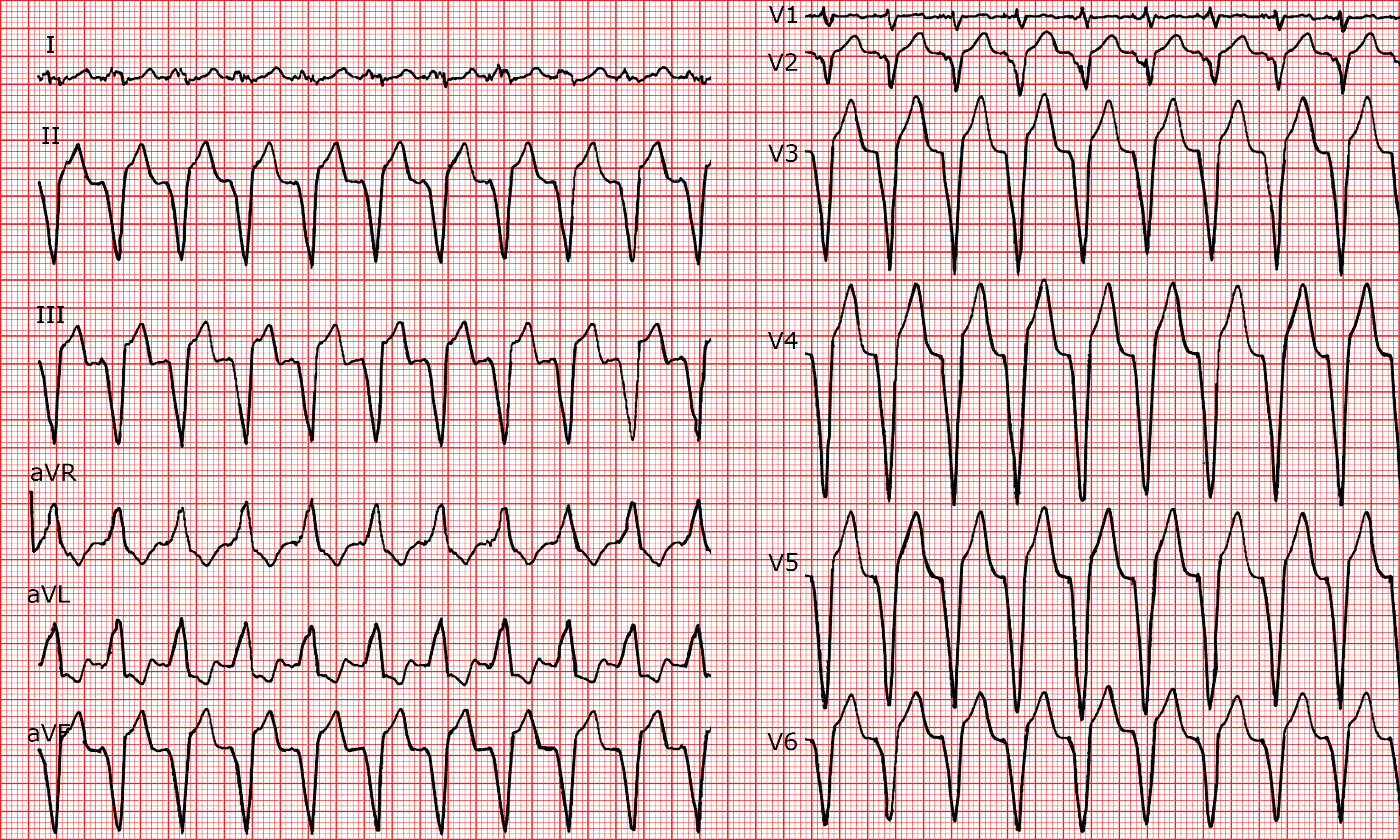

ECG 154

Description

Rythme de base

Tachycardie régulière à QRS large à 137 bpm. Ondes P: ondes P’ visible en V1 à mi-distance de 2 QRS.Intervalle PR: prolongé (220 ms).QRS: élargi (160 ms). Onde S profonde dans tous le précordium, déviation axiale gauche (- 100°). Amplitude normale. Présence d’un spike au début du QRS.Segment ST: sus-décalé de V2 à V4 et en II, III et aVF:Intervalle QT: normal.

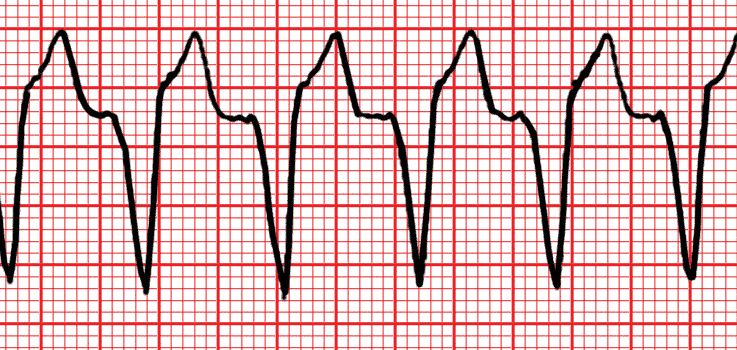

Zones

Diagnostique

Tachycardie auriculaire avec électroentrainement 1:1 du ventricule.

Commentaires

Il s’agit d’une tachycardie à complexes QRS larges. Si l’on applique les critères de différentiation des tachycardies à complexes QRS larges on pourrait conclure à une tachycardie ventriculaire. La présence du spike au début du QRS nous permet de conclure qu’il s’agit d’une tachycardie supra-ventriculaire avec conduction 1:1 au ventricule. L’intervalle RP’ > P’R (ondes P’ visibles en V1) permet de poser le diagnostic correct de tachycardie auriculaire.
